TW8836是一款高度集成的LCD视频处理器，集成了将多功能LCD显示系统创建为单个封装所需的许多功能。 这包括高质量2D梳NTSC / PAL / SECAM视频解码器，三倍高速RGB ADC，LVDS和TTL数字输入接口，高品质缩放器和去交错器，以及多功能OSD，高性能MCU和LVDS或TTL输出 面板接口。 TW8836可支持高达1080p的输入分辨率，并可以分辨率高达1366×768的液晶显示面板。 TW8836的视频处理功能包括任意H / V缩放，全景缩放，图像镜像，图像调整和增强，黑白伸展等。该设备的功能集和多功能性使其成为车载LCD显示应用的理想解决方案 ，以及便携式显示应用如微微投影仪。

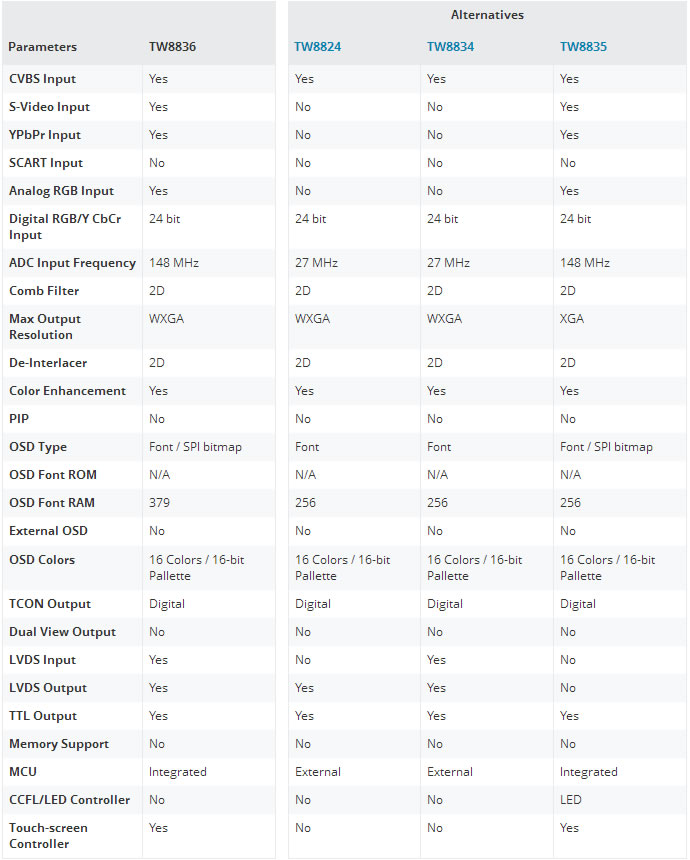

TW8836
模拟视频解码器
- NTSC（M，4.43）和PAL（B，D，G，H，I，M，N，N组合），PAL
- 三个10位ADC和模拟钳位电路
- 完全可编程的静态增益或Y或CVBS通道的自动增益控制
- 可编程的Y或CVBS通道的白色峰值控制
- 软件可选模拟输入允许复合，S视频，模拟YPbPr或RGB
- 用于NTSC / PAL输入的高质量自适应2D梳状滤波器
- PAL延迟线，用于彩色相位误差校正
- 图像增强与2D动态峰化/ CTI
- 数字副载波PLL，用于精确颜色解码
- 可编程的色调，亮度，饱和度，对比度，清晰度
- 可选择差分或单端CVBS输入
- 数字水平PLL和高级同步处理，用于VCR播放和弱信号性能
- 高品质的水平和垂直滤波缩放与任意缩小比率
- 高达2CH差分或4CH单端CVBS输入
- 支持Macrovision拷贝保护的检测
模拟RGB输入
- 具有钳位和可编程增益放大器的三路高速10位ADC
- SOG和H / VSYNC支持YPbPr或RGB输入
- 内置锁相PLL与同步分离器
- 支持高达1080p的输入分辨率
数字输入支持
- 支持BT.656和601视频格式
- 支持YCbCr / RGB 24位输入（双向）高达1080p分辨率
- 单通道LVDS输入，最高可达720p分辨率
- 支持RGB 565 + BT.656同时
TFT面板支持
- 内置可编程时序控制器
- 通过内置抖动引擎，支持每像素3，4，6或8位高达1680万种颜色
- 支持数字面板（TTL）或单通道LVDS面板，高达WXGA（1366×768）分辨率，85MHz
- 支持串行（8位）RGB面板
基于字体的屏幕显示
- 八个窗口字体OSD带边界/阴影
- 10kB可编程字库RAM和512个显示RAM
- 1/2/3/4位/像素
- 支持可变宽度（12/16），高度（2〜32）
基于SPI闪存的屏幕显示
- 基于位图的OSD窗口在2层通过SPI与层之间的alpha混合
- 支持4/6/8位/像素
- 支持两个窗口的RLE解压缩
图像处理
- 高品质缩放器，具有向上/向下和全景/水玻璃缩放支持
- 内置2D去隔行功能
- 可编程的亮度，对比度，饱和度，色调和锐度
- 可编程色彩瞬态改善控制
- 支持输入视频和图形的可编程裁剪
- 独立的RGB增益和偏移控制
- DTV色调调整
- 可编程的8位伽马校正每种颜色
- 黑色/白色拉伸
时钟生成
- 基于具有中心扩展的三角调制的扩频谱
- 可编程调制频率和扩展宽度
定时控制器（TCON）
- 支持可编程接口信号进行控制
- 列（源）驱动器/行（栅极）驱动器
MCU
- 行业标准8052为主
- 从外部SPI闪存提取代码
- 256B代码高速缓存
- 2k XDATA内存
- 支持32k内部时钟的省电模式
- ISP（在系统编程中）通过I2C
- 支持24位地址
其他
- 支持高达400kHz的快速模式I2C接口
- 短诊断
- 电池短路
- 接地短路
- 最多4个PWM
- GPIO
- 1.8V / 3.3V内部操作
- 1.8V I / O支持
- 掉电模式
- 单27MHz晶振

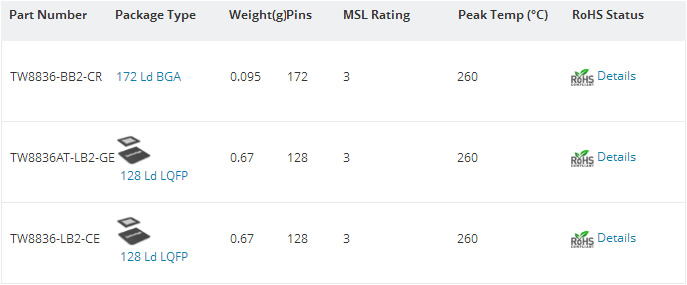

- 128 Ld LQFP，带外露散热焊盘和172球TFBGA封装
- TW8836AT-LB2-GE是符合AEC-Q100标准的
