TW8835集成了在单个封装中创建多用途车载LCD显示系统所需的许多功能。 它集成了高品质2D梳NTSC / PAL / SECAM视频解码器，三倍高速RGB ADC，高品质缩放器，多功能OSD和高性能MCU。 它的图像视频处理能力包括任意缩放，全景缩放，图像镜像，图像调整和增强，黑白伸展等。在输入端，它支持CVBS，S视频，分量视频，模拟RGB的丰富组合 以及数字YCbCr / RGB输入。 在输出端，它支持各种数字面板类型与其内置的时序控制器。 集成附加触摸屏控制器，LED驱动器控制器，PWM和MCU使其成为许多便携式应用的通用解决方案。
TW8835
模拟视频解码器
- NTSC（M，4.43）和PAL（B，D，G，H，I，M，N，N组合），PAL
- 三个10位ADC和模拟钳位电路。
- 完全可编程的静态增益或Y或CVBS通道的自动增益控制
- 可编程的Y或CVBS通道的白色峰值控制
- 软件可选模拟输入允许复合，S视频，模拟YPbPr或RGB
- 用于NTSC和PAL输入的高质量自适应2D梳状滤波器
- PAL延迟线，用于彩色相位误差校正
- 图像增强与2D动态峰化和CTI
- 数字副载波PLL，用于精确颜色解码
- 数字水平PLL和高级同步处理，用于VCR播放和弱信号性能
- 可编程的色调，亮度，饱和度，对比度，清晰度
- 高品质的水平和垂直滤波缩小与任意缩小比例
模拟RGB输入
- 具有钳位和可编程增益放大器的三路高速10位ADC
- SOG和H / VSYNC支持YPbPr或RGB输入
- 内置锁相PLL与同步分离器
- 支持高达1080p的输入分辨率
数字输入支持
- 支持BT.656和601视频格式
- 支持YCbCr / RGB 24位输入
- 支持RGB.565 + BT.656同时
- 支持高达1080p的输入分辨率
TFT面板支持
- 内置可编程时序控制器
- 通过内置抖动引擎，支持每像素3，4，6或8位高达1680万种颜色
- 支持数字面板高达XGA分辨率
- 支持串行（8位）RGB面板
基于字体的屏幕显示
- 四个窗口字体OSD与边界/阴影
- 10kB可编程字库RAM和512个显示RAM
- 1/2/3/4位/像素
- 支持可变宽度（12/16），高度（2〜32）
基于SPI闪存的屏幕显示
- 通过SPI的九个基于位图的OSD窗口
- 支持4/6/8位/像素
- 支持一个窗口的RLE解压缩
- 支持窗口之间的重叠
图像处理
- 高品质缩放器，具有向上/向下和全景缩放支持
- 内置2D去隔行功能
- 可编程的亮度，对比度，饱和度，色调和锐度
- 可编程色彩瞬态改善控制
- 支持输入视频和图形的可编程裁剪
- 独立的RGB增益和偏移控制
- DTV色调调整
- 可编程的8位伽马校正每种颜色
- 黑色/白色拉伸
时钟生成
- 基于具有中心扩展的三角调制的扩频谱
- 可编程调制频率和扩展宽度
- 定时控制器（TCON）
- 支持可编程接口信号进行控制
- 列（源）驱动器/行（栅极）驱动器
MCU
- 行业标准8052为主
- 从外部SPI闪存提取代码
- 256B代码高速缓存
- 2k XDATA内存
- 支持具有32k内部时钟的省电模式
ISP（在系统编程中），带有内部引导ROM
解码器输出
- 独立的BT.656解码器输出
触摸屏控制器
- 内置四线电阻式触摸屏
- 12位ADC
- 4通道辅助输入
其他特性
- 支持2线串行总线接口
- 内置单LED背光控制器
- 内置VCOM直流电压
- 内置VCOM AC
- 内置DC / DC转换器
- 最多4个PWM
- GPIO
- 1.8 / 3.3V操作
- 掉电模式
- 单27MHz晶振

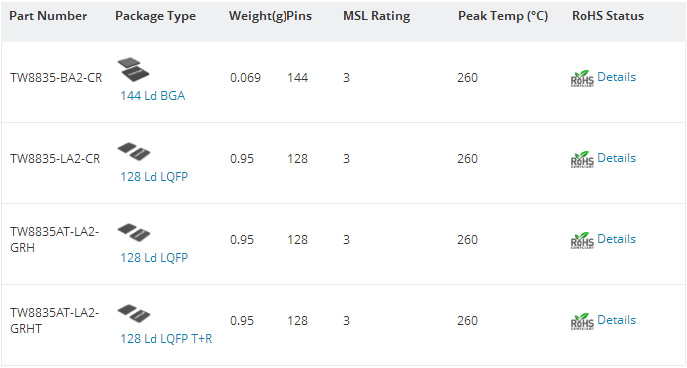

- 128引脚LQFP和144引脚TFBGA封装
