TW8832集成了在单个封装中创建多功能车载LCD显示系统所需的许多功能。 它集成了高质量的2D梳NTSC / PAL / SECAM视频解码器，三倍高速RGB ADC，高品质缩放器和图像增强功能，包括黑白拉伸等。它还支持全景缩放转换为宽屏幕显示。 在输入端，它支持CVBS，S视频，模拟RGB以及数字输入的丰富组合。 在输出端，它支持各种数字面板类型与其内置的时序控制器。

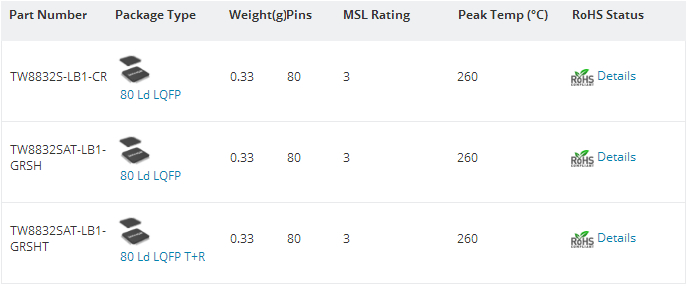

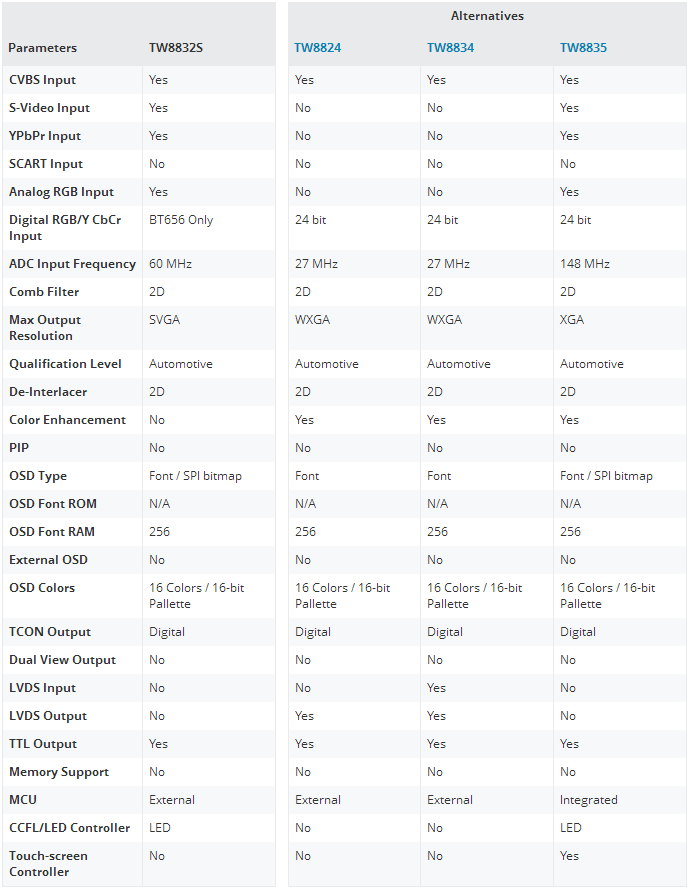

TW8832
模拟视频解码器
- NTSC（M，4.34）和PAL（B，D，G，H，I，M，N，N组合），PAL
- 三个10位ADC和模拟钳位电路
- 完全可编程的静态增益或Y或CVBS通道的自动增益控制
- 可编程的Y或CVBS通道的白色峰值控制
- 软件可选模拟输入
- 用于NTSC和PAL输入的高质量自适应2D梳状滤波器
- PAL延迟线，用于彩色相位误差校正
- 图像增强与2D动态峰化和CTI
- 数字子载波PLL，用于精确颜色解码
- 数字水平PLL和高级同步处理，用于VCR播放和弱信号性能
- 可编程的色调，亮度，饱和度，对比度和清晰度
- 高品质的水平和垂直滤波缩小与任意缩小比例
模拟RGB输入
- 具有钳位和可编程增益放大器的三路高速10位ADC。
- SOG和H / V同步支持YPbPr或RGB输入
- 内置锁相PLL与同步分离器
- 支持高达1080i或WXGA的模拟输入分辨率
数字输入支持
- 支持656种视频格式
- TFT面板支持
- 内置可编程时序控制器
- 通过内置抖动引擎，支持每像素3，4，6或8位高达1680万种颜色
- 支持数字面板高达WVGA / SVGA分辨率
- 支持串行（8位）RGB面板
屏幕显示
- 256个可编程字库RAM和384个显示RAM。
- 四窗口字体OSD与边界/阴影
- 支持基于位图的OSD（仅限TW8832S）
图像处理
- 高品质缩放器，具有向上/向下和非线性缩放支持
- 内置2D去隔行功能
- 可编程的色调，亮度，饱和度，对比度和清晰度
- 支持输入视频和图形的可编程裁剪
- 独立的RGB增益和偏移控制
- 全景/水玻璃缩放
- 可编程的10位伽马校正每种颜色
- 在帧同步模式下操作
- 黑色/白色拉伸
