INTERSIL（Renesas收购）汽车显示处理器芯片TW88xx系列产品，其集成模拟视频解码器、高质量H/V定标器、2D去交错器和嵌入式定时控制器、符合AEC-Q100标准的，这些芯片是专为OEM汽车应用而设计。
TW88xx系列的TW8836/TW8844/TW8845通过共享引脚支持TTL / TCON-less / Open-LDI面板接口，这意味着只能同时使用一个面板接口。
本文介绍TW8836/TW8844/TW8845的面板资源不同点，分享TTL / TCON-less面板和LVDS面板参考设计及注意事项。
TW8836和TW8844/TW8845不同之处如下：
TW8836最大输出频率为85MHz，分辨率为1366×768，这受内部线路缓冲器大小的限制。如果使用旁路模式，如果输出频率低于85MHz并且水平输入不大于1366，则可以支持更高的分辨率（仅在TW8836B中）。
TW8844/TW8845最大输出频率为160MHz（单通道模式）或85MHz（双通道模式），分辨率为1920x1080p。
TTL / TCON-less面板
当使用TTL或TCON-less面板时，建议将串联阻尼电阻尽可能靠近芯片侧放置。取决于工作频率，走线长度和负载，串行电阻值可以在22〜100Ω之间。
LVDS面板

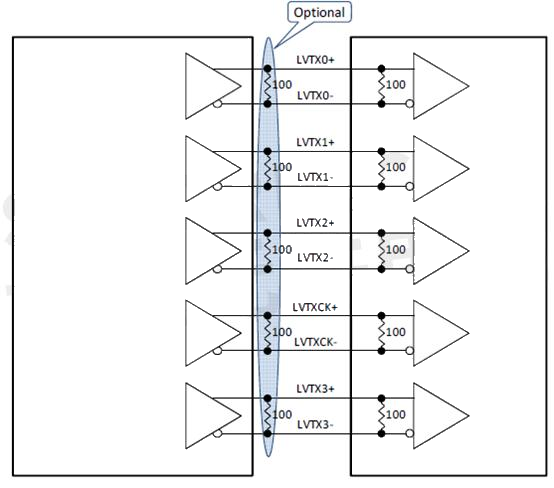

LVDS-TX不需要终端电阻，因为通常LVDS面板已实现了该电阻。但是，在高速操作中，放置一个附加的终端电阻在信号完整性方面表现出更好的性能。附加的终端电阻应尽可能靠近TX引脚放置。LVDS-TX接口参考设计如图1。
设计LVDS-TX接口几点建议：
- 为确保最小反射并保持接收器的共模噪声抑制，请尽可能靠近差分走线。另外，为了避免不连续，在差分阻抗中，差分LVDS信号之间的距离应保持在迹线的整个长度上。
- 为尽量减少偏斜，差分LVDS走线之间的电气长度应相同。迹线长度的差异减小了接收器的歪斜裕度。
- 最大限度地减少信号路径上的过孔或其他不连续点的数量。 Vias就像小型电感器一样，不连续性会导致阻抗不匹配和反射。
- 任何寄生负载（如电容）必须与差分对的每一行等量存在。
