LCD视频处理器TW8844/TW8845外围设计时应选择晶体还是振荡器做时钟源?

IntersiI(被Renesas收购)推出的全高清LCD视频处理器TW8844/TW8845,应用于信息娱乐和显示系统等领域,是首个具有模拟视频解码器、两个标量和MIPI-CSI2 SoC接口的高清(HD)1080p LCD视频处理器。在TW8844/TW8845外围设计时,该选晶体还是振荡器?还应该注意什么?下面简单的经验介绍。

TW8844/TW8845的时钟源最好选用晶体而不是振荡器,因为通常振荡器的输出驱动能力太强,会散布谐波频率噪声。推荐使用负载电容为20pF或以下、串联电阻为80Ω以下且偏差小于50ppm的晶体。 当使用阻尼电阻(RD)来降低时钟输出幅度和功耗时,电阻应小100Ω以保证启动。

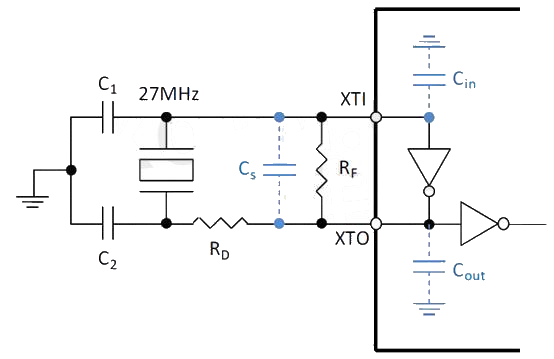

时钟电路参考设计如下

注:

Cin:XTI引脚的输入电容,约为5pF

Cout:XTO引脚的输出电容,约为5pF

Cs: PCB中的分流电容,约为2~3pF

RF:反馈电阻,1MΩ

RD:阻尼电阻,~100Ω

C1,C2:外部并联电容,取决于晶体的负载电容要求。

负载电容(CL)可以按如下方式计算
