Intersil公司是创新电源管理与精密模拟解决方案的领先供应商。ISL317xE系列是Intersil公司推出的3.3V单电源供电收发器，符合RS-485和RS-422标准，具备±15kV IEC61000 ESD保护功能，能够用于平衡通信中。
该系列收发器具有非常低的总线电流（ 125mA/-100mA），因此它们能够为RS-485总线提供真正的”1/8单位负载”。这允许用户在网络上接入最多256个收发器，而不违反RS-485规范的32单位最大负载值，并且不使用中继器。例如，在远程抄表系统中，使用RS-485网络可以将单个仪表读数转发到集中器，允许的高节点网络特性使得所需转发器的数量达到最小化。
ISL317xE的接收器（Rx）输入具有”全面故障保护”设计，如果Rx输入为浮置、短路或端接未驱动时 ，则可确保Rx输出为逻辑高电平。热插拔电路的使用可确保Tx和Rx输出在电源开关稳定期间时保持高阻态。
ISL3170E-ISL3175E系列采用压摆率来限制驱动器，从而降低EMI，并最小化多分支和多点应用中来自不正确端接的传输线路或者未端接残端的反射。压摆率限制版本同样还包括接收器输入滤波，从而在存在慢输入信号的情况下增强抗噪声能力。
ISL3170E、ISL3171E、ISL3173E、ISL3174E、ISL3176E、ISL3177E被配置用于全双工（单独的Rx输入和Tx输出引脚）应用。半双工版本则复用Rx输入和Tx输出，以允许收发器在8 Ld封装中具有Rx和Tx禁用功能。

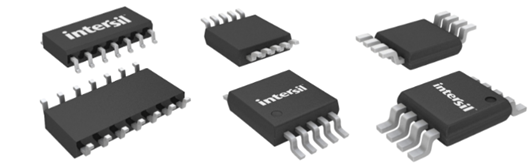

图1 ISL317xE系列封装外形图
ISL317xE系列产品特性：
• 在RS-485 I/O引脚上提供IEC61000 ESD保护：±15kV
– 在所有其他引脚上提供3级ESD保护：> 7kV HBM
• 全面故障安全（开路、短路、终止/浮置）接收器
• 热插拔 – Tx和Rx输出在上电时保持三态（仅支持带有输出使能引脚的版本）
• 真正的1/8单位负载，允许在总线上最多接入256个设备
• 3.3V单电源供电
• 高数据速率：高达20Mbps
• 低静态电源电流：800μA（最大）
– 超低关断电源电流：10nA
-7V至 12V共模输入/输出电压范围
• 半双工和全双工引脚
• 三态Rx和Tx输出可用
• 电流限制和热关断实现驱动器过载保护
• 微型MSOP封装，电路板空间减少50％
• 无铅（符合RoHS）
• 工作温度范围：-40℃~ 85℃
ISL317xE系列应用领域：
• 自动化抄表系统
• 多节点系统
• 现场总线网络
• 安全摄像机网络
• 建筑环境控制/照明系统
• 工业/过程控制网络
